| 加工定制：是 | 品牌：宏创 | 型号：ZL102 |
| 类型：电接点压力表 | 公称直径：100mm | 测量范围(MPa)：；-0.1～2.4MPa |
| 环境温度(℃)：20±5℃ | 精度等级：a | 联接型式：法兰 |
结构原理

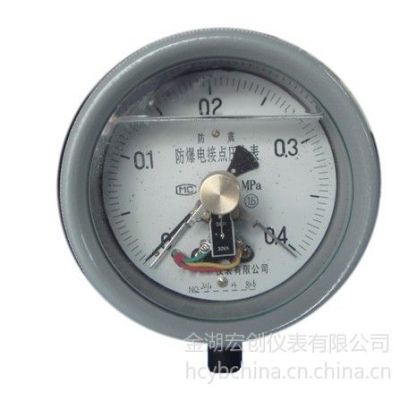

防爆电接点压力表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。除了能承受壳体内部的爆炸性气体混合防爆电接点压力表的隔爆外壳具有良好的隔爆性能，因此，防爆电接点压力表对在正常工作过程中由于火花或电弧物在一旦引起爆炸时产生的爆炸压力外，并能有效地阻止由此产生的热能向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。
防爆电接点压力表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形，通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开，从而实现自动控制报警和现场指示的目的。
· 隔爆接合面型式及其基本参数
外壳容积V(L) | ＞0.5 | |
接合面型式 | 平面 | 圆筒(可动部份) |
隔爆接合面的最小有效长度Lmm | 15 | |
螺钉通孔边缘至隔爆接合面最小有效长度L1 | 8 | |
隔爆接合面间隙或直径差Wmm | 0.15 | |
隔爆接合面的表面粗糙度Ra | 3.2 | 1.6 |
注：隔爆接合面的有效长度和间隙宽度的范例可参见隔爆外壳结构示意图。
主要技术指标
***度等级：1.5
标度范围：0～0.16；0~0.25；0～0.4；0～0.6；0～1；0～1.6；0~2.5；0～4；0～6；0～10；0～16；0～25；0～40；0~60；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1~0.9；-0.1～1.5；-0.1～2.4MPa
控制方式：上、下限缓行接点开关
工作电压：DC 220V或AC 380V；
触头功率：10VA
工作位置：垂直安装
